Product Details:
Payment & Shipping Terms:
|
Material: | Cast Iron | Standard No.: | JIS F7308 |
---|---|---|---|
Pressure: | JIS 5K | Type: | Angle Type |
Bonnet: | Bolted Bonnet | Trim: | Bronze |
High Light: | marine globe valve,marine check valve |

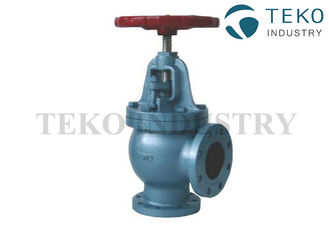

Cast Iron Bolted Bonnet Low Temperature JIS 10K Marine Angle Valve
Description
-Bolted Bonnet
Rising Stem
Flanged Ends
Solid Wedge Disc
300 psi hydrostatic shell test
250 psi hydrostatic seat test
Material List
BODY | CAST IRON, FCD |
BONNET | CAST IRON, FCD |
STEM | STAINLESS STEEL |
DISC | CAST IRON, STAINLESS STEEL |
DSIC SEAT RING | BRONZE, STAINLESS STEEL |
BODY SEAT RING | BRONZE, STAINLESS STEEL |
LUCK UT | BRASS |
GLAND | CAST IRON, FCD |
GLAND PACKING | ASBESTOS GRAPHITE |
HANDWHEEL | CAST IRON, FCD |
GASKET | ASBESTOS JOINT SHEET |
YOKE BUSH | BRASS |

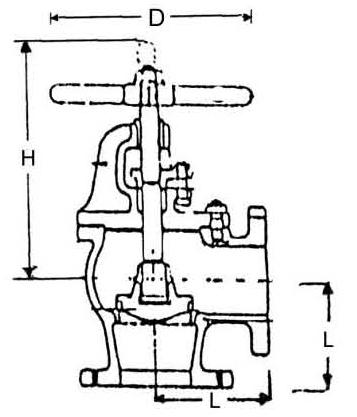

Dimensions
mm | Inch |
L mm |
H (open) mm |
D mm |
50 | 2 | 108 | 310 | 195 |
80 | 3 | 133 | 426 | 240 |
100 | 4 | 160 | 450 | 290 |
125 | 5 | 178 | 600 | 350 |
150 | 6 | 203 | 560 | 350 |
200 | 8 | 247 | 680 | 410 |
250 | 10 | 318 | 870 | 410 |
300 | 12 | 340 | 1050 | 440 |
350 | 14 | 362 | 1290 | 440 |
400 | 16 | 407 | 1650 | 550 |
